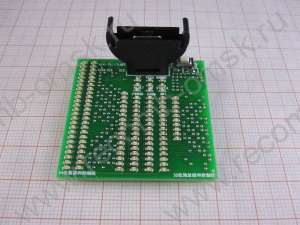

SOCKET 478 CPU tester analyzer card

Процедура тестирования:

Вставить тестовую плату с батарейкой в сокет, если на плате есть кнопка, то нажать ее.

В случае исправности цепей все светодиоды должны равномерно светиться.

Если светодиод не светится, светится слабо либо моргает - проверить соответствующую цепочку на загрязнение конткатов сокета, сбитость деталей и качество пайки.

Примечание: так как не во всех чипсетах терменирование линий обычное пассивное сопротивлениями, то в некоторых случаях не светится целиком группа TX либо RX. Это является особенностью конкретного чипсета, и эти группы линий остается проверять по старинке.
