Vertyanov JIG V3 умеет:
1 Программировать NPCE288N/NPCE388N через разьем клавиатуры и на внешнем переходнике.
2 Программировать KB9010/9012/9016/9022
3 Программировать EEPROM LCD панелей (EDID матриц).
4 Доступно программирование IT8585/8586/8587/8985/8987. Прочие ITE просто не проверялись.
5 Доступно программирование MEC1609/1633L другие не проверялись.
6 Дополнительно может проверять в АВТОНОМНОМ режиме клавиатуры для ноутбуков с шагом 1мм/05мм/08мм.
(звуковая сигнализация нажатий кнопок и ошибок (buzzer).)
7 Возможна проверка клавиатур через оболочку на PC.
Два способа программирования мультиконтроллеров NUVOTON (NPCE288N/NPCE388N) - непосредственно на MB ноутбука по шлейфу и на внешнем переходнике-адаптере.
Время считывания по шлейфу 70 сек. Время стирания + записи около 20 сек.
Программирование ITE мультиконтроллеров (IT8585E, IT8586E и т.д.)происходит через разъём клавиатуры без пайки.
Запись - от 100 до 200 секунд. Чтение до 20сек. Увеличена скорость по сравнению со второй версией.
Программирование ENE мультиконтроллеров (KB9010/9012/9016/9022)происходит через разъём клавиатуры без пайки - теперь автоматически!
Чтение около 10 сек.
Запись с верификацией не более 20сек.
Для работы Вам нужно иметь два шнура USB B - квадратный как на принтерах, сканерах и т.д..
Один кабель для подключения к PC, а другой для соединения земли программатора и платы ноутбука.
Оболочка работает на всех OS Windows XP/7/8/8.1/10 разрядностью 32/64 бита.
У нас нет никаких активаций. Покупаете программатор и скачиваете в свободном доступе весь необходимый софт.
Бесплатная поддержка на известных форумах.

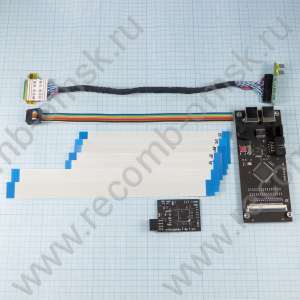

Комплектность:
1 Основной модуль со всеми установленными "удобными" разъемами с шагом 08мм (34 пина) ,1мм (32 пина), 05мм (32 пина).
2 Основной набор шлейфов на 24/26/28/30/32 (шаг 1 мм) + 2 шлейфа (05мм 30 pin и 08мм 26pin) для соединения MB и программатора через разьем клавиатуры.
3 Разъем со шнурком для пайки к мульту (Может использоваться для программирования ENE и MEC1609)
4 Переходник NUVOTON
