Джига (программатор) работает на всех OS Windows 32/64 бита и применяется для:
-- прошивка мультиконтроллеров KB9010/KB9012/KB9022
-- прошивка EEPROM матриц (EDID)
-- проверка любых клавиатур в автономном режиме и в оболочке программы
Звуковая сигнализация нажатий кнопок и ошибок (есть buzzer)
Прошивка контроллеров KB9010/KB9012/KB9022 осуществляется двумя способами:

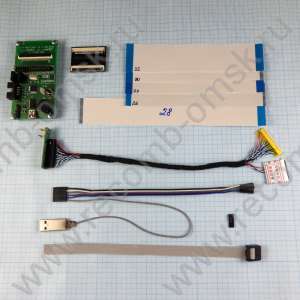

- через шлейф без пайки (шлейфы в комплекте)
- с пайкой к разъему клавиатуры материнской платы ("хвост" в комплекте)
Коммутация сигналов для прошивки контроллеров происходит НЕ АВТОМАТИЧЕСКИ, необходимо 5 перемычками набрать "поляну".
Перемычки идут в комплекте. Процедура проста и описана в инструкции.
Прошивка EEPROM матриц (EDID) происходит с помощью шнурка, который идет в комплекте.
С помощью шнурка можно прошивать матрицы ноутбуков с разъемами 30 и 40 пин.
С матрицами EDP и с матрицами планшетов не работает!
Для проверки клавиатур в автономном режиме необходимо только запитать программатор и установить джампер.
Нажатие любой кнопки будет сопровождаться звуковым сигналом. Данная проверка очень удобна при проверке залитых клавиатур.
Установлены разъемы:
- 32 пина с шагом 1мм под клавиатуры с ушками (DELL, HP, SONY)
- 34 пина с шагом 08мм (TOSHIBA и прочие)
- 32 пина с шагом 05мм (APPLE и прочие)
